590C/591C直流調速器

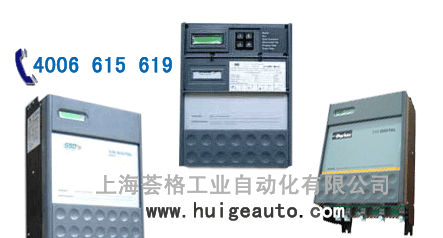

歐陸直流調速器590C、591C系列
（詳細技術資料及使用說明書，本站【下載中心】提供下載）
歐陸直流調速器590P、590+系列，請點擊這里【SSD 590P】
歐陸SSD傳動系統有限公司是變頻器、直流傳動和伺服傳動及電機工業領域內技術領先的制造廠商，以寬廣的產品范圍，可靠的產品質量，不斷創新的領先技術，豐富的應用經驗和全球的支持能力而著稱。
產品型號如下：
小功率590/591C系列（歐陸公司原裝）
590C/0350 35A 500V 可逆 591C/0350 35A 500V 不可逆
590C/0700 70A 500V 可逆 591C/0700 70A 500V 不可逆
590C/1100 110A 500V 可逆 591C/1100 110A 500V 不可逆
590C/1500 150A 500V 可逆 591C/1500 150A 500V 不可逆
590C/1800 180A 500V 可逆 591C/1800 180A 500V 不可逆
590C/2700 270A 500V 可逆 591C/2700 270A 500V 不可逆
我公司工程師經過長期的研究、試驗，開發的新產品：大功率直流調速裝置，額定工作電流由270A至3000A,自投放市場以來獲得了廣大用戶的一致好評，現已廣泛應用于冶金、橡膠、紡織、龍門刨等行業的直流傳動系統中。該裝置采用英國歐陸590原裝主板和觸發板控制可控硅模塊，通過特殊的一體化結構設計，使其散熱條件明顯改善，工作更趨穩定，便于柜內安裝調試。該系列調速器在完整的保留了原裝調速器的所有功能基礎上，還有著良好的性價比，其價格較原裝下降20~50%，是大功率全數字直流調速系統的首選產品。
大功率HG-590/591C系列：
HG-590C 380A 500V 可逆 ； 591C 380A 500V 不可逆
HG-590C 500A 500V 可逆 ； 591C 500A 500V 不可逆
HG-590C 725A 500V 可逆 ； 591C 725A 500V 不可逆
HG-590C 830A 500V 可逆 ； 591C 830A 500V 不可逆
HG-590C 1200A 500V 可逆 ； 591C 1200A 500V 不可逆
HG-590C 1580A 500V 可逆 ； 591C 1580A 500V 不可逆
HG-590C 2200A 500V 可逆 ； 591C 2200A 500V 不可逆
HG-590C 2700A 500V 可逆 ； 591C 2700A 500V 不可逆

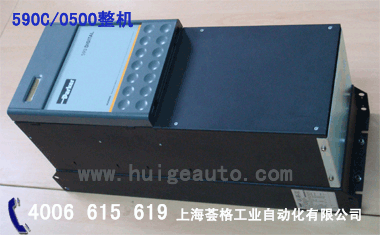

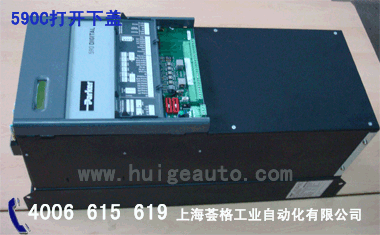

【實物拍攝】圖解HG-590C（591C） 380A/500A/725A/830A直流調速器
更多產品圖解（內部圖解），請點擊這里【HG-590C圖解】
產品技術參數：
590C（數字）／590L（LINK網）
電樞電流（35—2700）
磁場電流（10A／20A／30A／60A）
電樞電壓1．2×交流供電
交流輸入電壓（110-660VAC）
·過載200%10秒／150％30秒；
·開環／閉環張力控制；
·電樞電歷／模擬／光電編碼器反饋；
·PID模塊；
·加／減斜坡；
·（線形式S形）；
·點動爬行功能；
·數字電位器；
·精度：l％／0．1％／0．01％；
·速比：100：1（標準）；
·RS422或PROFi-BUS通訊。
基本特性：
歐陸直流調速器590C、591C系列
590系列中所有的控制算法都由最新的高速16位微處理器（單片機）完成，控制軟件的結構及微處
理器的工作速度可保證所有控制回路的調節作用在主電路六個可控硅橋的轉換時間之內完成，以保證電
流環的的采樣時間小于3.3ms（50Hz電源）或2.67ms（60HZ電源），速度環算法運算也可在此時間
內完成，以獲得優越的動態性能。封可逆裝置，轉矩（電流）反向時的無環流時間非常短（且可由軟件設定，出廠時設定為1ms），
使電流環封沖擊負載具有優越的性能和響應。
SSD全數字裝置具有一套擴展的可控硅觸發控制電路（已獲專利），可獲得210°的移相控制范圍，
可同時適用于功率相同的電機電樞電壓?jiǎn)蜗蚣翱赡婵刂啤?/span>
機內提供的一套自整定（self-tune）算法，可自動計算出控制裝置和電機組合一體后，電流環的
P、I常數及電流斷續點，這一功能只需在操作鍵上作一個簡單的操作就可獲得，使系統獲得最佳的動能特
性，大大縮短了調試時間。電流環還具備自適應功能、即使在負載變化較大時。系統也能獲得平穩的速度響應。
速度環的PI參數調節范圍很大，且具有積分分離功能。
主要性能如下：
速比：優于100：1
穩態精度：測速電機反饋，優于0.1%
光碼反饋，優于0.01%
若使用同步邏輯控制單元（QUADRALOC MK II），可獲得零誤差。
保護功能：
590系列具有多達十余種的保護措施，它們是：
◎內部器件、網絡 ◎高能MOV''S
◎過流（瞬時及反時限） ◎失磁
◎速度反饋丟失 ◎電機超溫
◎可控硅模塊超溫（強迫風冷單元） ◎可控硅觸發失敗
◎零速檢測聯鎖 ◎靜態邏輯
◎堵轉保護
可組態的端子分配及常用功能模塊
除了速度／電流給定及反饋端，590系列其余所有的模擬及數字輸入輸出端都可以重新分配定義，
連接到控制軟件模塊圖所需的節點上，這使得590系列具有多變的應用性能。
另外，590系列標準化的控制軟件中具有許多傳動應用所需的功能及模塊，例如：
◎卷機控制模塊（恒張力控制）
◎PID控制模塊
◎數字斜率功能
◎多機拖動控制
◎由數字輸入端控制的速度上升率和下降率控制
◎速度給定的“Ｓ”型斜率發生器
◎點動／爬行／繃緊控制功能
◎轉動慣量補償
◎零速位置環
裝置I/O端和系統模塊的組態可通過液晶顯示器或上位機操作來達到。
磁場控制:
590系列提供一個可控硅控制的調壓器作為電機的勵磁控制、磁場控制模式可以是恒壓控制，恒流
控制及自動弱磁升速（恒功率）控制，弱磁控制方式可以將電機轉速，電樞電流拐點與磁場強度封應起
來。診斷及監視封于報警，運行狀態和參數設定的綜合診斷及監視信息，可以清晰的格式連續地顯示在液晶顯示器
上，任何使驅動裝置停車的故障信號被立即鎖定并顯示出來，從而使操作都即刻予以確認并糾正，所有
診斷，工作參數及設定信息同樣可通過串行口獲取以便在（非現場）遠距進行分析。
通訊能力:
590系列在其一個系統之內的通訊能力是獨一無二的，它含有3個通訊口（一個RS232口，即P3口，
兩個PS422/485口，即P2、P1口），可以同時從任一口進行通訊。
◎上位計算機與驅動裝置之間：（P1口）作為一個多回路（多機）控制系統的上位控制部分。
◎驅動裝置之間：（P3口）允許驅動裝置以數字高速精度進行比率/跟蹤工作
◎本地操作站與驅動器：（P2口）允許本機設定、速度微調及比率，順序控制所有硬件接緘的通訊口能
以19.2K波特的速率工作。
參數存貯:
“上裝”／“下裝”和裝置的互換
在調試之后，裝置中所有的設定參數可通過串行口，拷貝并存貯起來作為參考。同樣，為能迅速調換
裝置，一臺裝置中的參數設定值能直接通過串行，并簡單“復制”到一臺備用裝置中，這種無需重新貯存
參數到一臺PC機而復制到一臺備用裝置的能力封維修是特別有用的。而且，一套缺省操作程序允許所有
設定參數即刻回復到工廠預置受保護的狀態，以提供一套參考的設定參數。
590人機接口（MMI）:
SSD全數字驅動裝置的一個廣為稱贊的特性是使用方便的操作者顯示接口，該液晶顯示器在各種條
件下均可設置參數，監視和診斷裝置的故障，所有信息均可在兩行液晶顯示器上以清楚的英文（或其他
指定的語言）顯示出來。
信息可以通過目錄式菜單結構獲取并顯示出來，無需查閱操作手冊或參考編碼表。
所有功能及顯示均可用四個單一功能的按鍵設置和獲取，這種單一功能的按鈕可防止操作者混淆功
能，產生鍵入錯誤。菜單目錄包括：
◎診斷 ◎串行口
◎參數設定 ◎系統組態
◎報警狀態 ◎口令保護
◎參數存貯
驅動裝置的參數（如電機轉速，電流等）直接用數字清晰的顯示出來。
調速裝置的故障診斷也一目了然，任何觸發裝置報警的故障即刻被鎖定并馬上顯示在液晶顯示上。
密碼保護功能（口令）:
禁止非專業人員封裝置的錯誤設置。<遠距數字操作站（5721）
除了在機的人機接口之外，SSD提供一種通用的操作站（5721型單元）封裝置進行遠距離數字設定，操作站與590通過串行口（P2）進行通訊，封機上的入機接口提供迭加的參數設置，監視及故障診斷。這種遠距操作能力可獲得590系列高數字分辨率，以得到完全的數字精度，而并不影響上位機或可編程控制器與裝置通訊。這種單元可方便地盤裝形式提供，適用于操作臺或控制柜上。其設定容易，可以由用戶指定參數名稱、范圍及工程單位。例如速度設定可組態為“線速度”，范圍為“0～250”，單位為“米/分”，用戶設置的密碼可以根據需要限制或擴展操作員的操作。
此外，590系列控制的靈活性使5721操作站與590用一個串行口（P2）通訊，而通過另外的串行口與可編程控制口或其他主機通訊。先進的外殼結構質量符合國際標準
根據輸出電流的不同（35A-720A），裝置有四種尺寸不同的外殼。附帶不同的通風裝置（見封三），以提供最節省的每千瓦功率所占的空間，兩象限及四象限的裝置用一種外殼，其特點包括：
◎所有連接到裝置的連線（電線及光纖），都采用插入式連接件，易于安裝。
◎所有電路板都相同，采用接插件式替換。
590整個系列按照國際通用性設計生產，所有裝置能連到45/65HZ，電網電壓從220/380/415V到460/480V，550V/600V，無需調整或更換元器件（只需訂貨時指出），與電源相序無關。控制裝置符合UL和CSA標準，機械制造商可以放心地將590系列運往海外安裝。SSD公司按照BS5750、Partl，1987和ISO9001-1987質量管理體系運作管理。
